Заметки по VCDS

В данном посте я собираю заметки на тему особенностей диагностики VAG автомобилей. Использую английскую версию, так как русский перевод оставляет желать лучшего.

Примеры на VCDS 24.5 (EN) и выше.
Протокол диагностики UDS (Unified Diagnostic Services).

Содержание:

1. Общая диагностика, логи и сброс ошибок

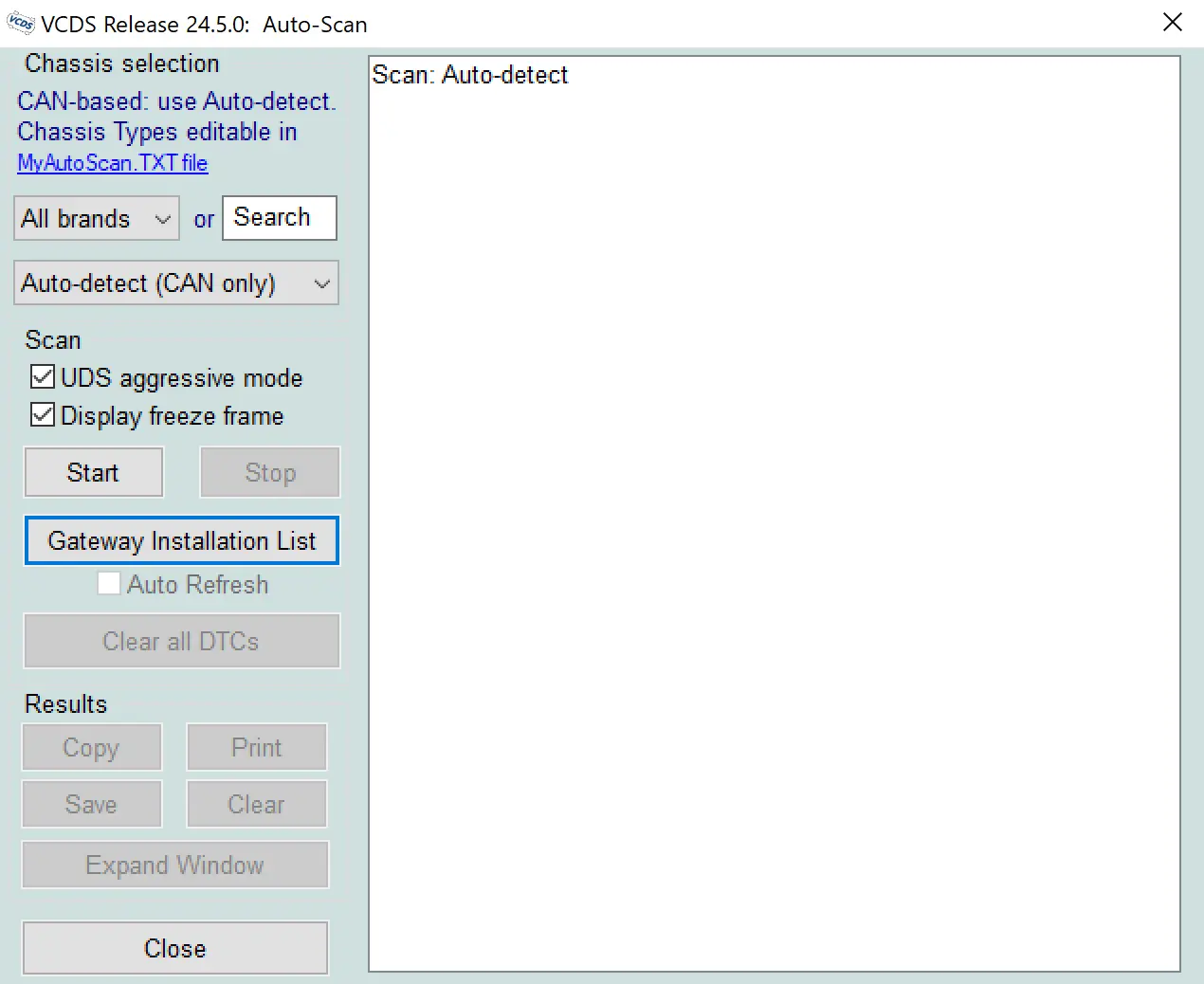

Заходим в раздел Auto-Scan и нажимаем кнопку Start.

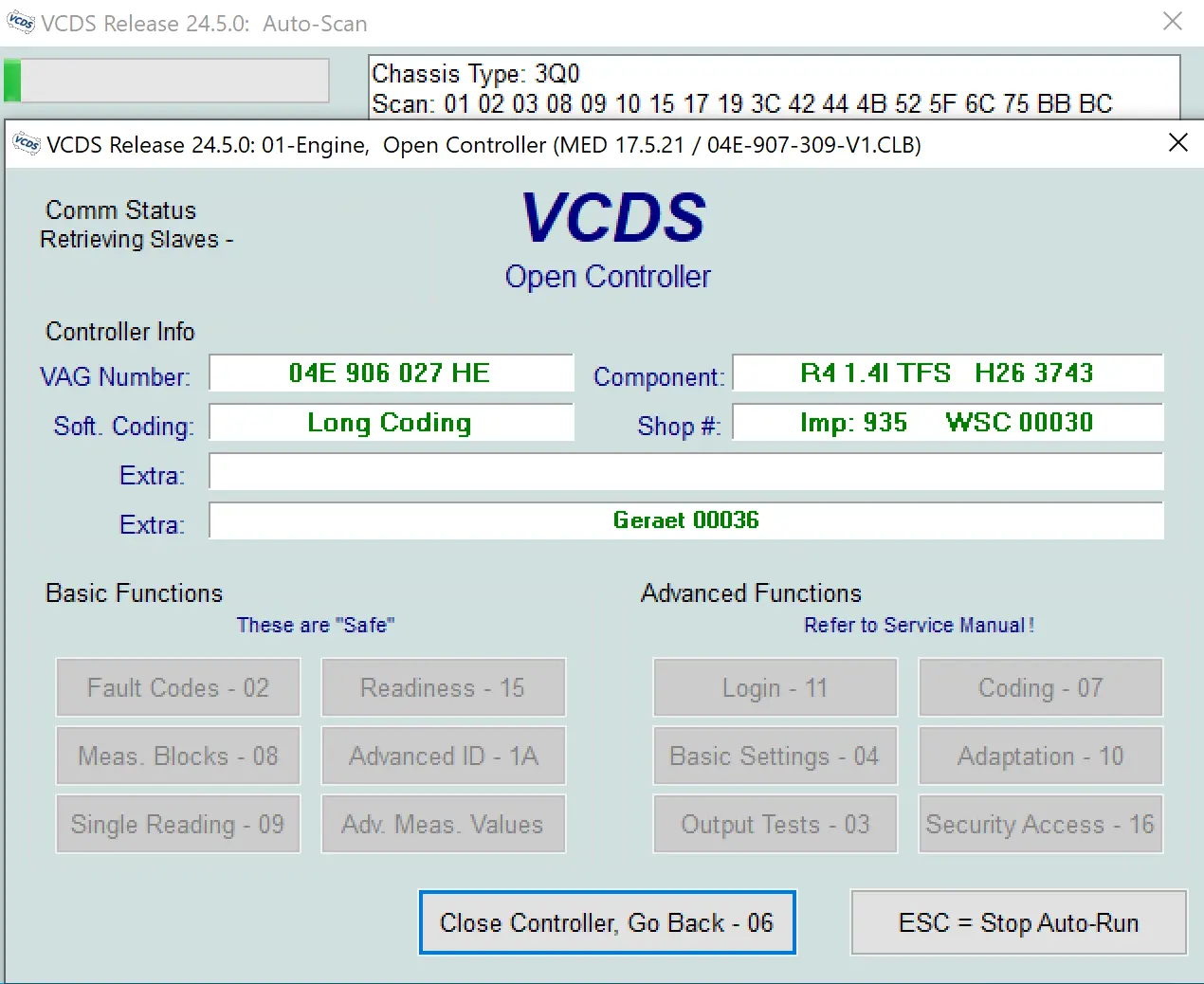

Скрин 1-2 - процесс сканирования.

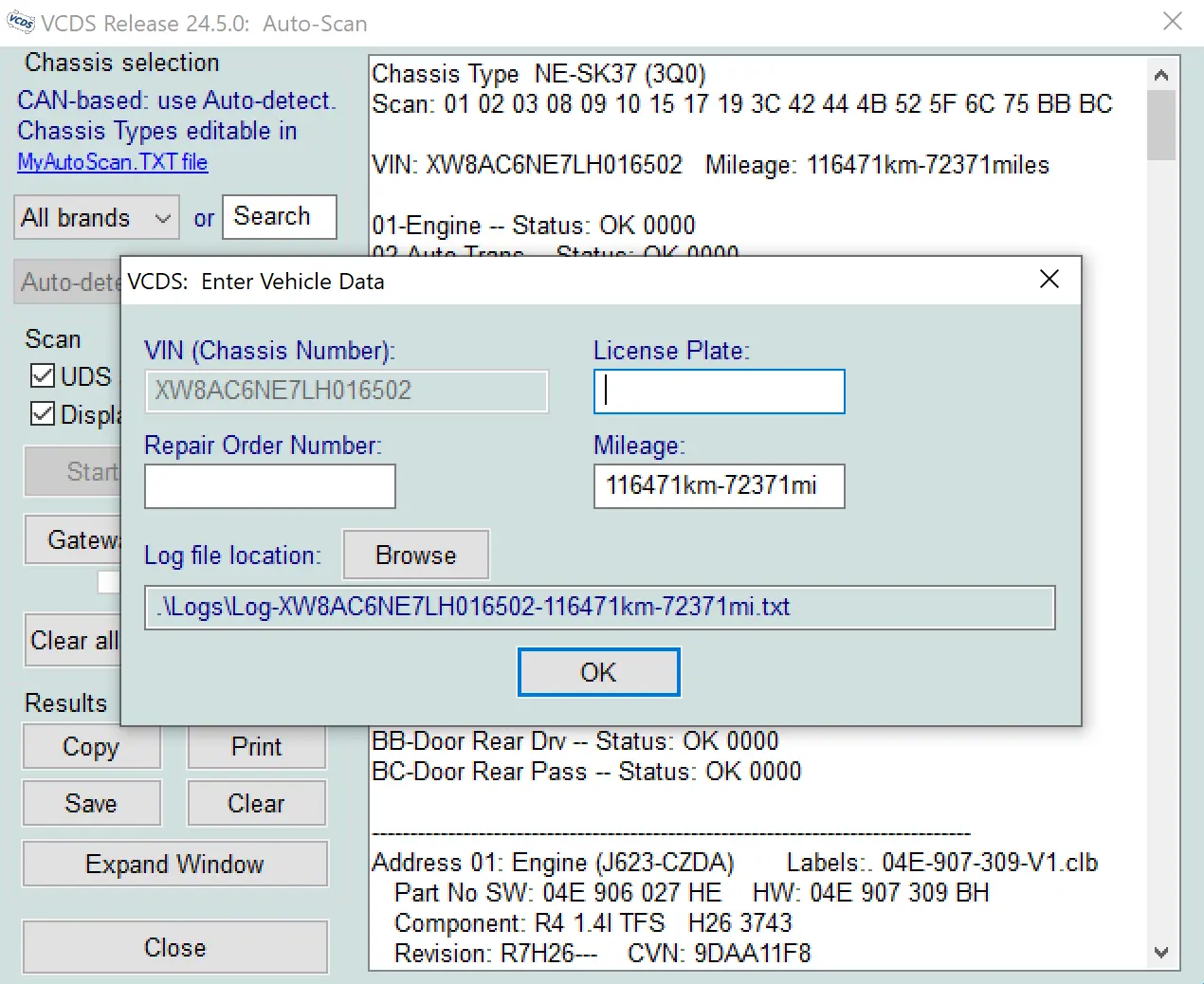

Скрин 3 - сохранение результата в лог файл (Results кнопка Save).

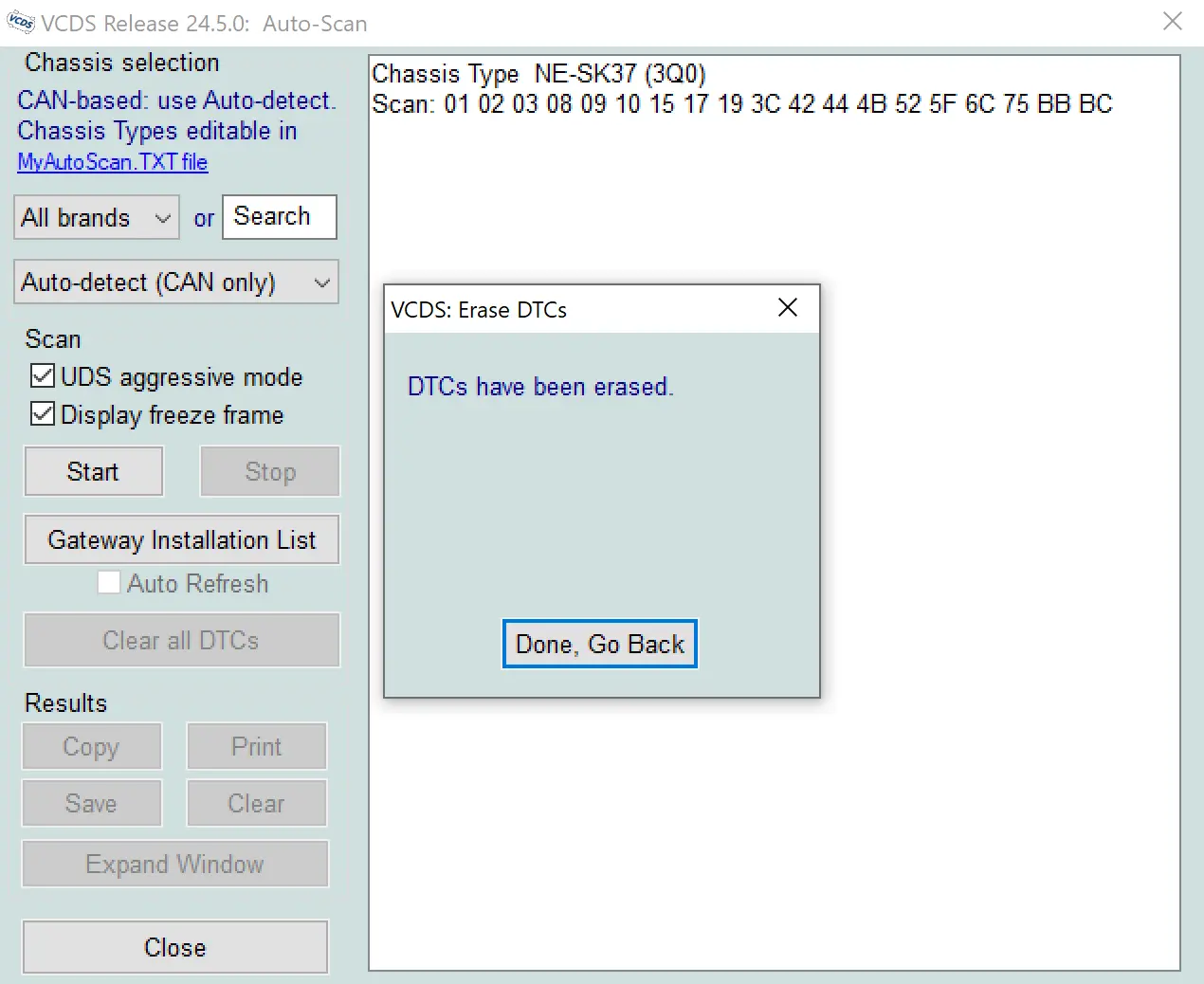

Скрин 4 - очистка ошибок (кнопка Clear all DTCs).

2. Диагностика сцепления DSG7 DQ200

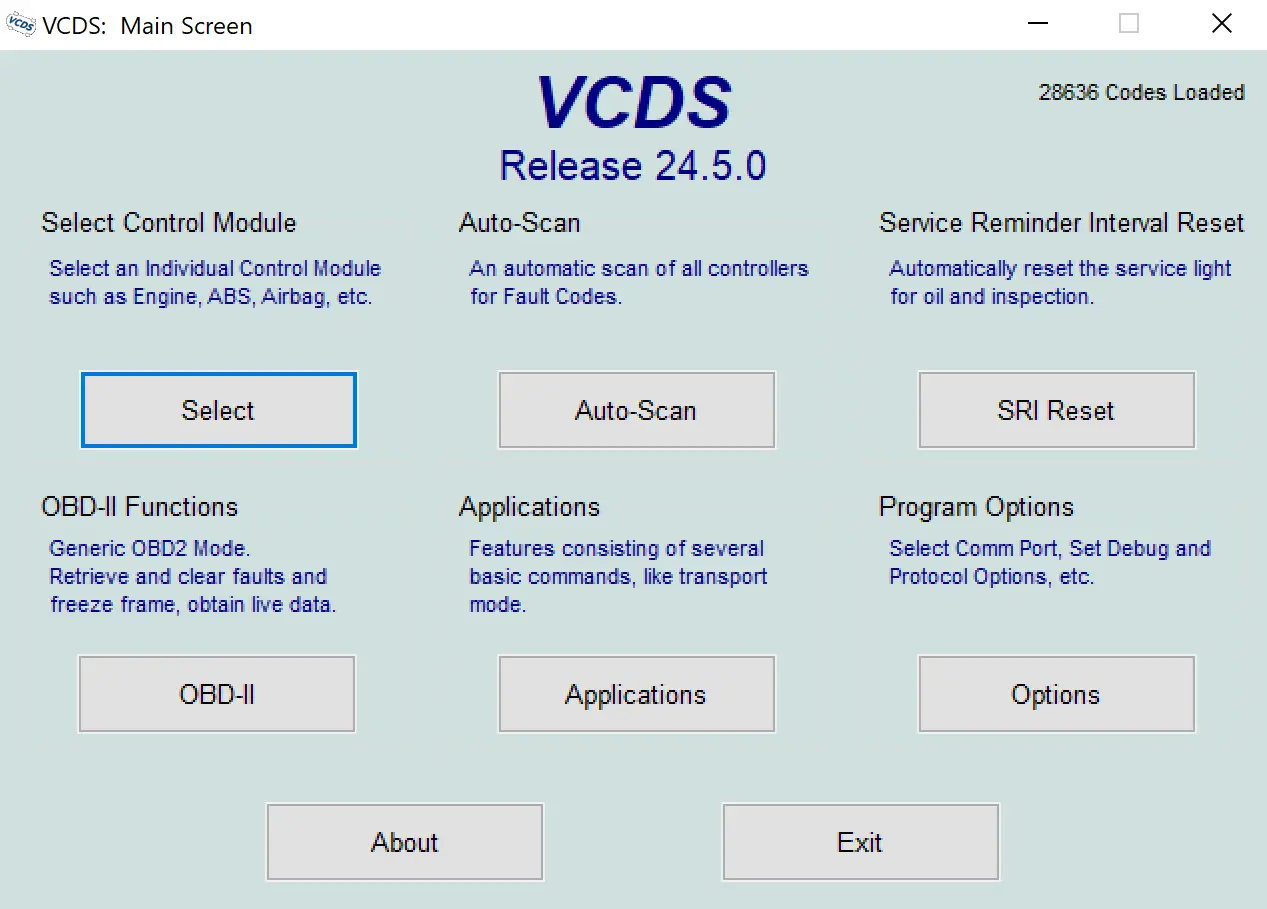

Заходим в раздел Select (Select Control Module) и выбираем 02 - Transmission. Далее в блоке Advanced Measuring Values нужно найти параметры в поиске связанные с clutch. Ниже показаны некоторые примеры объединенные в группы параметров для коробки DSG (0CW 300 043 B).

2.1. Основная информация о коробке передач

IDE02862-ENG103213   Production data transmission-Aggregatekennzeichnung (Getriebe) 006
IDE02862-ENG103083   Production data transmission-Baudatum 191101
IDE02862-ENG104019   Production data transmission-Getriebekennbuchstabe TSK
IDE02862-ENG99175    Production data transmission-Kassel H
IDE02862-ENG101707   Production data transmission-Kennung der Montagelinie R02
IDE02862-ENG103830   Production data transmission-Lfd.-Nr 0895

Параметр	Значение
Буквенный код КПП	TSK
Дата производства	01.11.2019 (191101)
Завод	Kassel H, линия R02
Порядковый номер сборки	0895

2.2. Состояние сцеплений (Clutch 1 и Clutch 2)

2.2.1. Фактические и целевые позиции сцеплений

IDE06247-ENG120898   Clutch 1: target position (mm)-Clutch_1_Commanded_Position_mm 0.0 mm
IDE06281-ENG120909   Clutch 1: actual position (mm)-Clutch_1_Actual_Position_mm 1.6 mm
IDE06244-ENG120895   Clutch 2: target position (mm)-Clutch_2_Commanded_Position_mm 0.0 mm
IDE06282-ENG120910   Clutch 2: actual position (mm)-Clutch_2_Actual_Position_mm 1.9 mm

Параметр	Clutch 1	Clutch 2
Текущая позиция	1.6 мм	1.9 мм
Целевая позиция	0.0 мм	0.0 мм

2.2.2. Адаптационные параметры сцеплений

2.2.2.1. Крайнее положение

IDE06292-ENG120903   Clutch 1: adaptation: clutch end position open (mm)-Clutch_1_adaption_upper_stop_open_mm 1.6 mm
IDE80286-ENG127831   Clutch 1 Adaption clutch end position closed-Clutch 1 adaption upper stop closed 22.2 mm
IDE06284-ENG120907   Clutch 2: adaptation: clutch end position open (mm)-Clutch_2_adaption_upper_stop_open_mm 1.9 mm
IDE80293-ENG127861   Clutch 2 Adaption clutch end position closed-Clutch 2 adaption upper stop closed 24.0 mm

Параметр	Clutch 1	Clutch 2
Открыто	1.6 мм	1.9 мм
Закрыто	22.2 мм	24.0 мм

2.2.2.2. Характеристики точки адаптации (позиция/момент)

IDE06285-ENG120911   Clutch 1 adaptation basic characteristics point 0 position (mm)-Clutch_1_adaption_basic_characteristic_point_0_mm 6.4 mm
IDE06286-ENG120912   Clutch 1 adaptation basic characteristics point 1 position (mm)-Clutch_1_adaption_basic_characteristic_point_1_mm 7.4 mm
IDE06287-ENG120906   Clutch 1 adaptation basic characteristics point 3 position (mm)-Clutch_1_adaption_basic_characteristic_point_3_mm 19.5 mm
IDE06294-ENG120905   Clutch 1 adaptation basic characteristics point 2 position (mm)-Clutch_1_adaption_basic_characteristic_point_2_mm 15.4 mm
IDE80282-ENG114823   Clutch 1 Adaption basic charac. point 0 moment-Clutch 1 adaption basic characteristic point 0 torque 0.0 Nm
IDE80283-ENG114819   Clutch 1 Adaption basic charac. point 1 moment-Clutch 1 adaption basic characteristic point 1 torque 15.1 Nm
IDE80284-ENG114822   Clutch 1 Adaption basic charac. point 2 moment-Clutch 1 adaption basic characteristic point 2 torque 154.5 Nm
IDE80285-ENG114815   Clutch 1 Adaption basic charac. point 3 moment-Clutch 1 adaption basic characteristic point 3 torque 250.0 Nm

IDE06288-ENG120899   Clutch 2 adaptation basic characteristics point 0 position (mm)-Clutch_2_adaption_basic_characteristic_point_0_mm 9.7 mm
IDE06289-ENG120900   Clutch 2 adaptation basic characteristics point 1 position (mm)-Clutch_2_adaption_basic_characteristic_point_1_mm 11.6 mm
IDE06290-ENG120902   Clutch 2 adaptation basic characteristics point 2 position (mm)-Clutch_2_adaption_basic_characteristic_point_2_mm 18.6 mm
IDE06291-ENG120901   Clutch 2 adaptation basic characteristics point 3 position (mm)-Clutch_2_adaption_basic_characteristic_point_3_mm 21.0 mm
IDE80289-ENG114806   Clutch 2 Adaption basic charac. point 0 moment-Clutch 2 adaption basic characteristic point 0 torque 0.0 Nm
IDE80290-ENG114810   Clutch 2 Adaption basic charac. point 1 moment-Clutch 2 adaption basic characteristic point 1 torque 17.7 Nm
IDE80291-ENG114821   Clutch 2 Adaption basic charac. point 2 moment-Clutch 2 adaption basic characteristic point 2 torque 153.3 Nm
IDE80292-ENG114809   Clutch 2 Adaption basic charac. point 3 moment-Clutch 2 adaption basic characteristic point 3 torque 250.0 Nm

Параметр	Clutch 1 (мм)	Clutch 1 (Нм)	Clutch 2 (мм)	Clutch 2 (Нм)
Точка 0	6.4 мм	0.0 Нм	9.7 мм	0.0 Нм
Точка 1	7.4 мм	15.1 Нм	11.6 мм	17.7 Нм
Точка 2	15.4 мм	154.5 Нм	18.6 мм	153.3 Нм
Точка 3	19.5 мм	250.0 Нм	21.0 мм	250.0 Нм

2.2.3. Температура сцеплений

IDE02740-ENG99750    Temperature of friction lining for clutch 1-Temperatur_Friction_Lining_Clutch_1 73 °C
IDE02741-ENG102724   Temperature of friction lining for clutch 2-Temperatur_Friction_Lining_Clutch_2 74 °C
IDE80088-ENG111618   Analysis 88-Clutch 1 temperature maximum 193 °C
IDE80096-ENG111619   Analysis 96-Clutch 2 temperature maximum 207 °C
IDE04612-ENG101246   Clutch temperature air / splash oil-Centrifugal oil temperature 75 °C

Параметр	Clutch 1	Clutch 2
Текущая температура	73 °C	74 °C
Максимальная зафиксированная	193 °C	207 °C
Температура масла в коробке	75 °C

2.2.4. Энергия трения (износ сцеплений)

IDE80300-ENG127852   Friction energy: clutch 1-Clutch 1 frictional energy 000000079661 * 20 kJ
IDE80301-ENG127856   Friction energy: clutch 2-Clutch 2 frictional energy 000000073945 * 20 kJ

Параметр	Clutch 1	Clutch 2
Энергия трения	79661 × 20 кДж	73945 × 20 кДж

2.3. Гидравлическая система

IDE80260-ENG127862   Pressure supply: act. press.-Pressure supply actual pressure 41.88 bar
IDE02776-ENG102757   Pressure of partial transmission 1 specified value-Pressure Transmission Part 1 Commanded Value 16.00 bar
IDE11208-ENG127895   Pressure supply: number of activation requests-Pressure supply number of switch on request 675575

Параметр	Значение
Давление в системе	41.88 бар
Запрашиваемое давление (частичная трансмиссия 1)	16.00 бар
Количество активаций гидронасоса	675575

2.4. Статистика переключений передач

2.4.1. Успешные включения передач

IDE80102-ENG102381   Analysis 102-Anzahl erfolgreiche Einlegevorgänge 1-Gang 100359
IDE80102-ENG99964    Analysis 102-Anzahl erfolgreiche Einlegevorgänge 2-Gang 197534
IDE80102-ENG100231   Analysis 102-Anzahl erfolgreiche Einlegevorgänge 3-Gang 221483
IDE80102-ENG104160   Analysis 102-Anzahl erfolgreiche Einlegevorgänge 4-Gang 178697
IDE80102-ENG102663   Analysis 102-Anzahl erfolgreiche Einlegevorgänge 5-Gang 113954
IDE80102-ENG99465    Analysis 102-Anzahl erfolgreiche Einlegevorgänge 6-Gang 65439
IDE80102-ENG103205   Analysis 102-Anzahl erfolgreiche Einlegevorgänge 7-Gang 24681
IDE80102-ENG103678   Analysis 102-Anzahl erfolgreiche Einlegevorgänge R-Gang 25048

2.4.2. Неудачные включения передач

IDE80103-ENG103574   Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 1-Gang 7743
IDE80103-ENG103754   Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 2-Gang 10315
IDE80103-ENG99560    Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 3-Gang 426
IDE80103-ENG101116   Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 4-Gang 5822
IDE80103-ENG99083    Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 5-Gang 850
IDE80103-ENG99508    Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 6-Gang 1127
IDE80103-ENG101966   Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge 7-Gang 13
IDE80103-ENG103519   Analysis 103-Anzahl nicht erfolgreiche Einlegevorgänge R-Gang 4186

2.4.3. Случаи "прыгания" передач (Gangspringer)

IDE80104-ENG100464   Analysis 104-Anzahl Gangspringer 1-Gang 0
IDE80104-ENG103518   Analysis 104-Anzahl Gangspringer 2-Gang 0
IDE80104-ENG101484   Analysis 104-Anzahl Gangspringer 3-Gang 0
IDE80104-ENG102434   Analysis 104-Anzahl Gangspringer 4-Gang 0
IDE80104-ENG100828   Analysis 104-Anzahl Gangspringer 5-Gang 0
IDE80104-ENG99747    Analysis 104-Anzahl Gangspringer 6-Gang 8
IDE80104-ENG102967   Analysis 104-Anzahl Gangspringer 7-Gang 9
IDE80104-ENG100893   Analysis 104-Anzahl Gangspringer R-Gang 2

2.5. Дополнительные данные

IDE02820             Transmission mileage 116155.5 km
IDE06241-ENG120892   Uneven road surface recognition: total driving portion-Drivingpart_of_roug_road_detection_total 4.3 %
IDE04805-IDE02955    Driving profile selection-System status Available
IDE04805-IDE06419    Driving profile selection-Driving profile switchover will be performed.
IDE04805-MAS01447    Driving profile selection-Act.val. 2
IDE04805-MAS01448    Driving profile selection-Target value 2
IDE04805-MAS05058    Driving profile selection-Compatibility Yes
