Видеорегистратор 70mai через блок предохранителей

Просматривая примеры на drive2.ru, можно понять, что существует много способов подключения видеорегистратора к автомобилю – от простого USB-разъема в прикуривателе до сложной интеграции с модулем сигнализации.

На мой взгляд, «золотым стандартом» стал вариант подключения через блок предохранителей, поскольку он обеспечивает два ключевых момента:

• Безопасность – вы не вмешиваетесь в штатную проводку.
• Защита аккумулятора – регистратор выключается вместе с зажиганием, а в парковочном режиме контролирует напряжение, не давая АКБ разрядиться в ноль.

Ниже приведу основные варианты правильного подключения через блок предохранителей автомобиля.

Примерно до 2014 года приходилось вручную паять разветвитель и конвертер. Но в последние годы появились готовые решения для прямого подключения регистраторов. Если ваше устройство поддерживает фирменный кабель с тремя проводами (обычно с разъёмом USB Type-C, как 70mai Hardware Kit), паять ничего не нужно – достаточно купить соответствующий комплект.

1.1. Обычный режим

Разветвитель предохранителя + DC-DC конвертер

Набор компонентов:

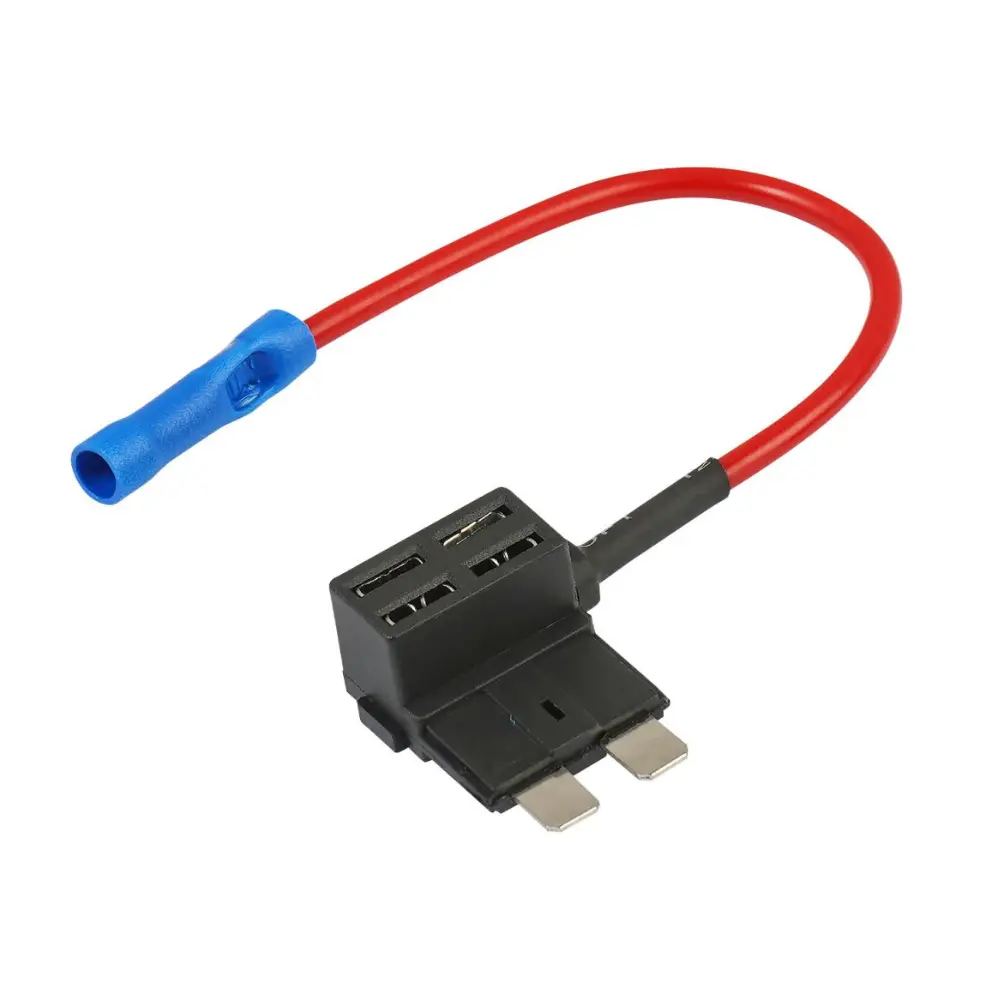

• Разветвитель предохранителя (Standard/Mini/Micro под ваш блок)

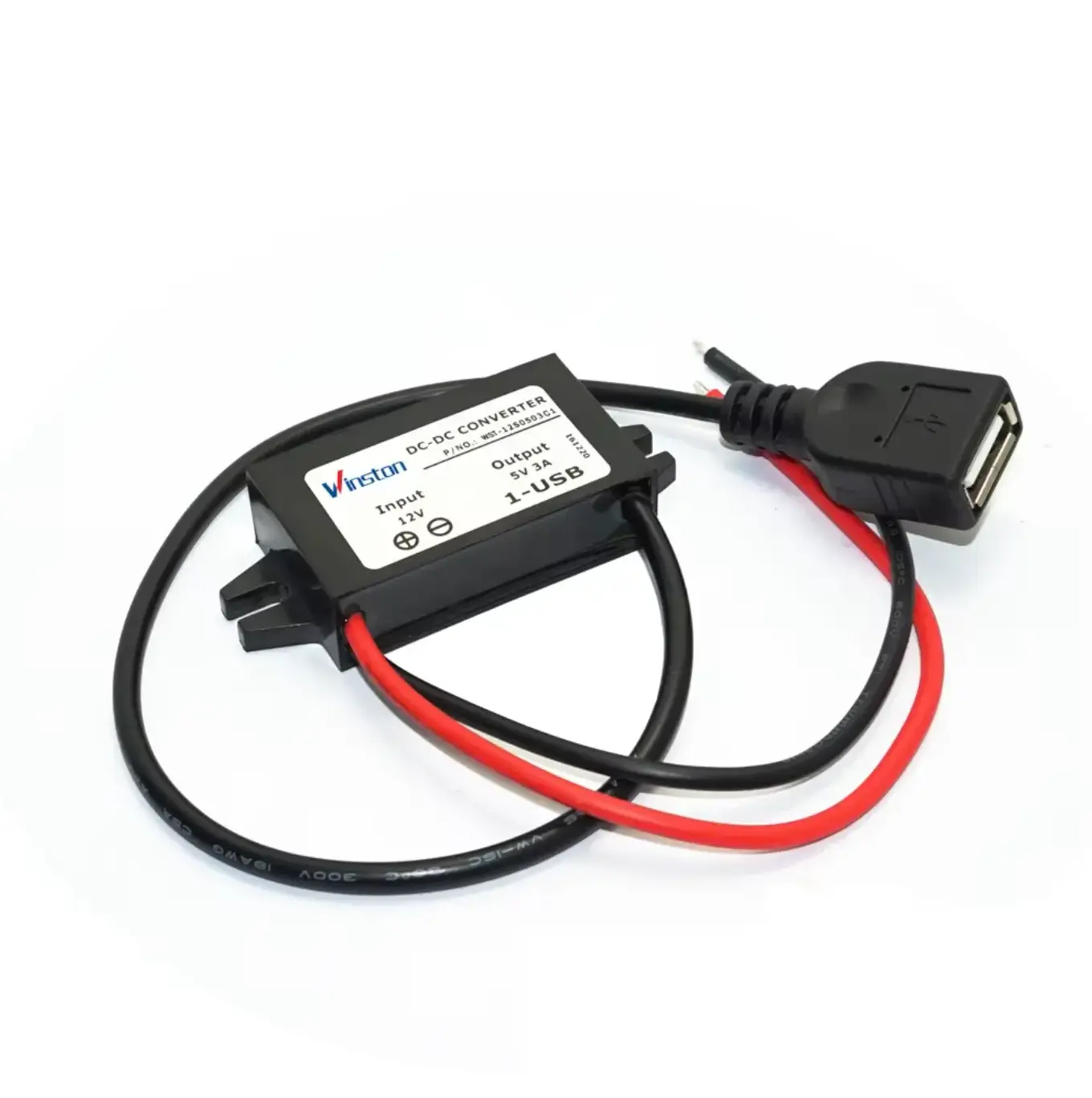

• Конвертер DC-DC 12V-5V 3A (USB-выход)

В этом случае потребуется спаять два красных провода: плюсовой выход разветвителя с входом конвертера. Черный провод конвертера – масса, крепится к любому штатному болту, прикрученному к кузову.

Разветвитель предохранителя со встроенным гнездом прикуривателя

Набор компонентов:

• Разветвитель предохранителя с гнездом прикуривателя
• Переходник USB в прикуриватель (автомобильное зарядное устройство)

Самый простой вариант. Разветвитель вставляется в гнездо предохранителя, черный провод массы прикручивается к кузову, а в гнездо прикуривателя вставляется обычный USB-адаптер, к которому подключается кабель регистратора.

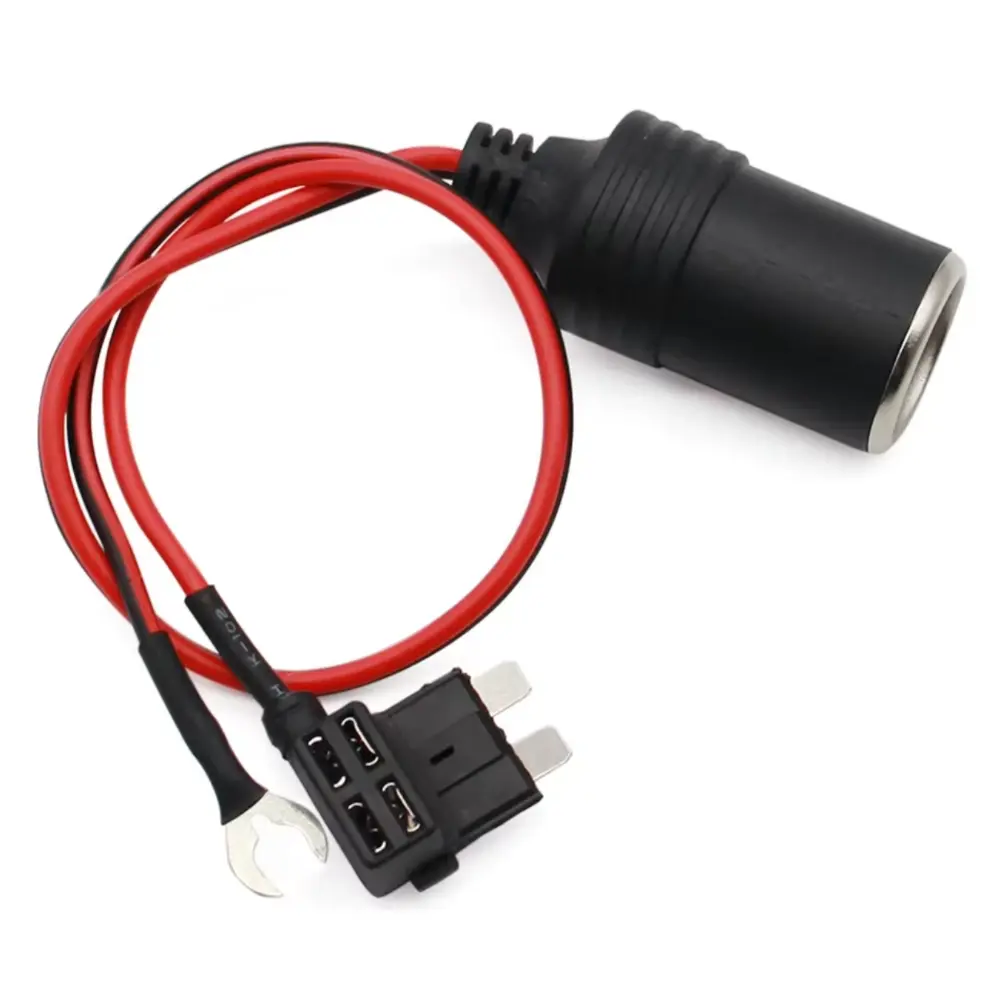

Разветвитель предохранителя с гнездом прикуривателя

Переходник USB

1.2. Режим парковки

Набор компонентов:

• Разветвитель предохранителя (2 шт.)

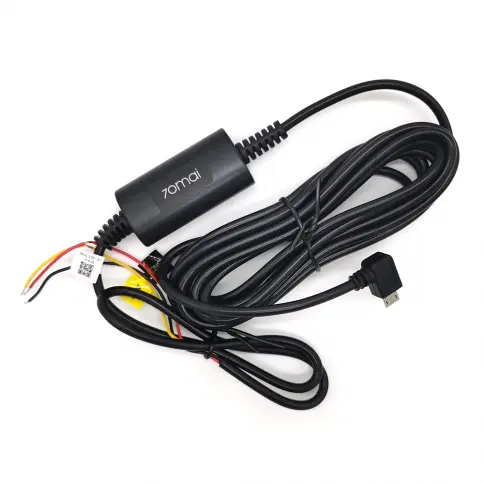

• Кабель прямого подключения 70mai Hardware Kit (или аналог с контролем напряжения)

Такой режим незаменим, если важна запись на парковке. Ключевой элемент – кабель Hardware Kit. От него идут три провода:

• VCC+ (красный) – постоянное питание (+12В, подключение к цепи, которая всегда под напряжением);
• ACC+ (желтый) – сигнал зажигания (+12В появляется при включении зажигания);
• GND- (черный) – масса.

Разветвители нужны для аккуратного подключения VCC+ и ACC+ к соответствующим предохранителям. Кабель сам определяет, заведён ли двигатель, и при необходимости переходит в режим парковки с контролем напряжения, чтобы не посадить аккумулятор.

Для своего автомобиля я выбрал обычный режим: разветвитель с гнездом прикуривателя. Видеорегистратор включается только при включении зажигания.

Автомобиль: Skoda Octavia A7 (рестайлинг), 1.4 TSI, 2019 г.в.

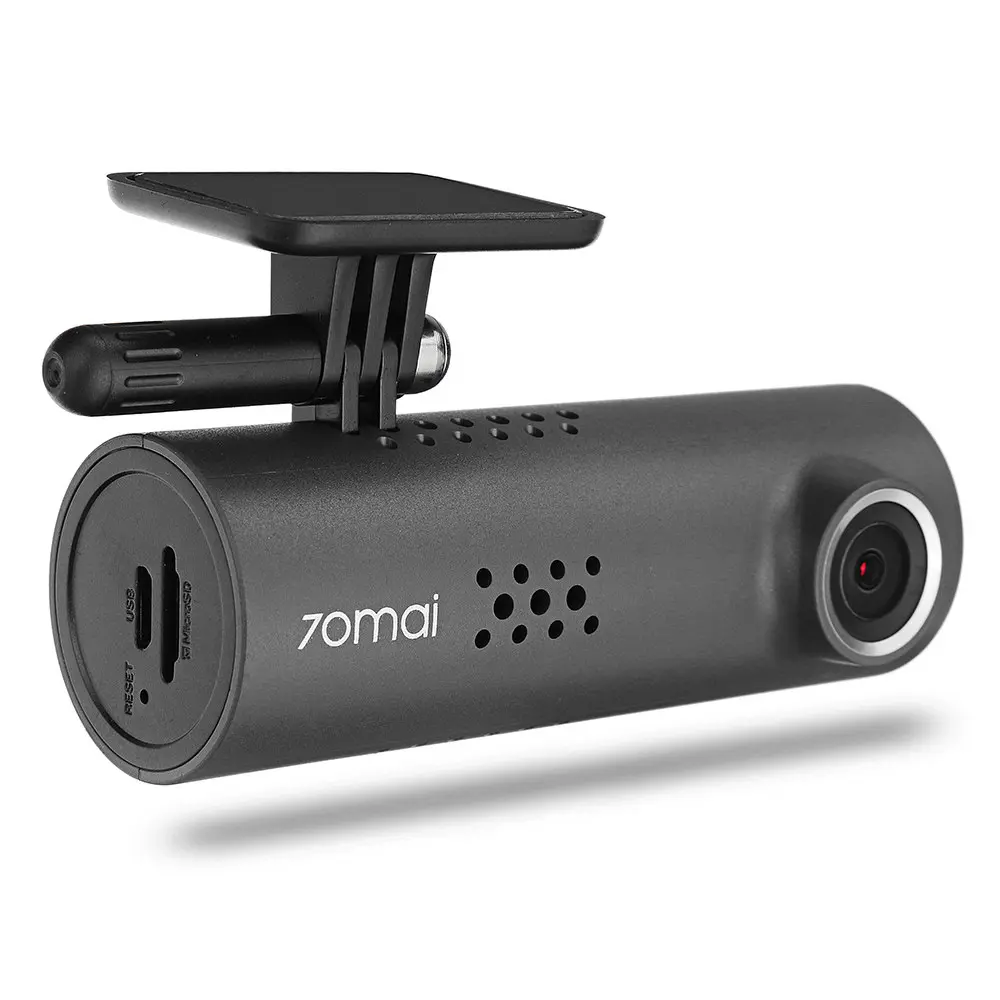

2.1. Видеорегистратор 70mai Dash Cam 1S

Характеристики:

• Съемка: 1920×1080 (30 кадров/с), угол обзора 130°. Есть режим ночной съемки.
• Память: поддержка карт microSD объемом до 64 ГБ.
• Управление: голосовые команды на английском языке, подключение по Wi-Fi к смартфону.
• Питание: от стандартного прикуривателя (12В) через USB-кабель и адаптер. Встроенный аккумулятор – 240 мАч.

2.2. Подключение через блок предохранителей

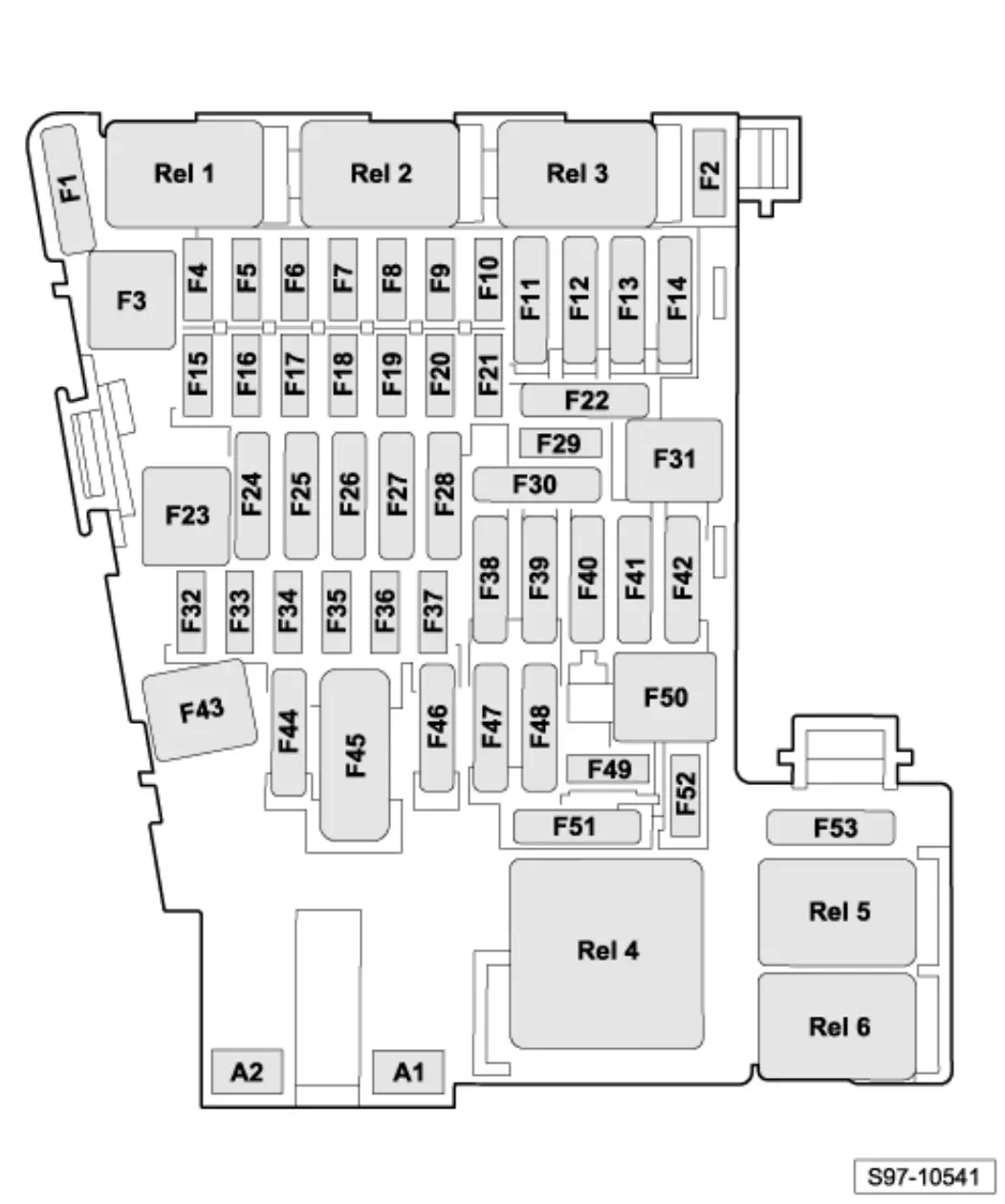

Блок предохранителей (в салоне Skoda Octavia A7)

Пошаговая инструкция:

1. Закрепите видеорегистратор на лобовом стекле.
2. Аккуратно проложите USB-кабель от регистратора к блоку предохранителей в салоне.
3. Подберите разветвитель под тип предохранителей вашего авто (Standard, Mini, Micro). Вставьте в разветвитель два предохранителя: один – штатного номинала (в моем случае 10 А) для защиты основной цепи, второй – небольшого номинала (2–5 А) для питания регистратора.
4. Вставьте разветвитель в выбранное гнездо блока предохранителей (в моем случае – Standard F48, который включается только при зажигании). Для разъема Mini подойдет гнездо F20.
5. Черный провод массы от разветвителя надежно прикрутите к любому штатному болту, соединенному с кузовом.
6. В гнездо прикуривателя на разветвителе вставьте USB-адаптер и подключите к нему кабель регистратора.

Важный момент: чтобы регистратор работал только при включении зажигания, разветвитель нужно вставить в гнездо, запитанное от замка зажигания. Перед окончательным выбором обязательно проверьте гнездо тестером или мультиметром – напряжение должно появляться только при включенном зажигании.

На этом все. Видеорегистратор теперь синхронно включается и выключается вместе с зажиганием.
